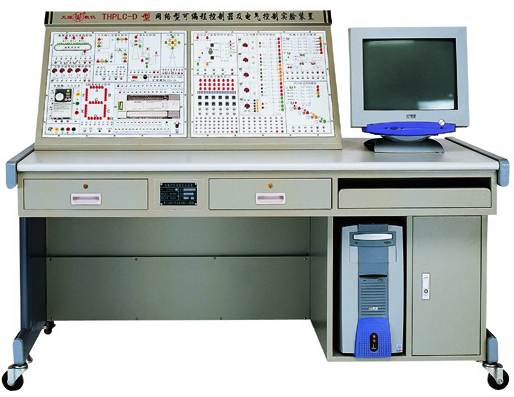

本装置由控制屏、实验桌组成，可编程逻辑控制器、通信模块、GX Developer编程软件、MCGS组态软件、仿真教学软件、模拟控制实验板、实物等于一体。在本装置上，可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验，所有实验均有组态棒图进行动态跟踪。装置配备的主机采用三菱FX系列可编程序控制器。设有电压型和电流型漏电保护器，控制屏若有漏电现象，漏电超过一定值，即切断电源，对人身安全起到一定的保护作用。
一、装置特点1. 装置采用组件式结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰2. 实验对象形象逼真，接近工业现场的实际应用，通过本装置的训练，学生很快就能适应现场的工作3. 采用三菱FX系列可编程序控制器,功能强大、性能优越；采用模块化设计,组合灵活,可根据不同的需要组成不同的控制系统4. 实验项目齐全，含数字量、模拟量、变频调速、触摸屏、网络通讯及电气控制等5. PLC主机的网络教学实验：配有CC-Link网络通信或RS485网络通信，教师端电脑（主站）分别跟16台PLC主机（从站）进行直接通信实验（即进行1：N通信）6. 数据采集和组态软件的应用开发，所有实验均有组态棒图跟踪教学7. 可选两种网络通信模式：①RS485通信；②CC-Link通信。
